Внешний ИК приёмник своими руками за пять минут для "Триколор" и прочей лабуды.
Современные тенденции таковы что телевизор уже давно не является главным украшением стола, как это провозглашалось в небезызвестном мультике, а плавно переместился на стену и занял почётное место ранее занимавшиеся коврами и картинами. Телевизор повис на стене а всевозможные ТВ приставки, тюнеры и прочие ресиверы так и остались стоять либо на журнальном столике либо на специально присобаченных ради этого к стене полках. И как следствие между розетками и приставками а так-же между приставками и телевизором остались пучки всевозможных кабелей и сетевых проводов.

И вот намедни озаботился я тем чтобы окультурить пространство вокруг телевизора прикрепив приставку и шнуры к стене ЗА самим телевизором . Приставку приклеил к стене на двусторонний скотч а шнуры притянул нейлоновыми стяжками к кронштейну на котором висит сам телик. Единственное что оставалось это вывести внешний ИК приёмник в зону досягаемости ИК лучей от ПДУ приставки.

Сам внешний ИК приёмник выглядит вот так:

Продаётся он во многих магазинах торгующих триколоровскими приставками и стоит наверное не дорого. Сам я цену не узнавал потому что ехать было откровенно неохота а охота было собрать его из "говна и палок" собственными (золотыми по самые уши) руками.

Загуглив данную тему на сайте производителя было выяснено что для того чтобы спаять девайс самостоятельно , нужно заказать в Китае шнур с миниджеком на конце а так-же фотоприемник VS1838B рассчитанный на несущею частоту 38 кГц и керамический конденсатор на 100 нФ для сглаживания ВЧ помех в шине питания. Кроме того там приведена схема подключения элементов.

Волевым решением отсекаем из схемы всё ненужное в виде цепи светодиод-резистор и получаем только самое необходимое.

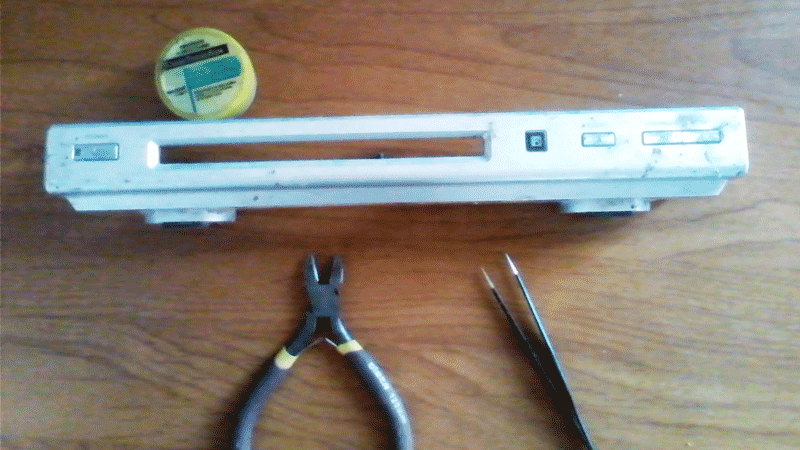

Далее находим на чердаке переднюю панель от старого "Нонейм" видеоплеера

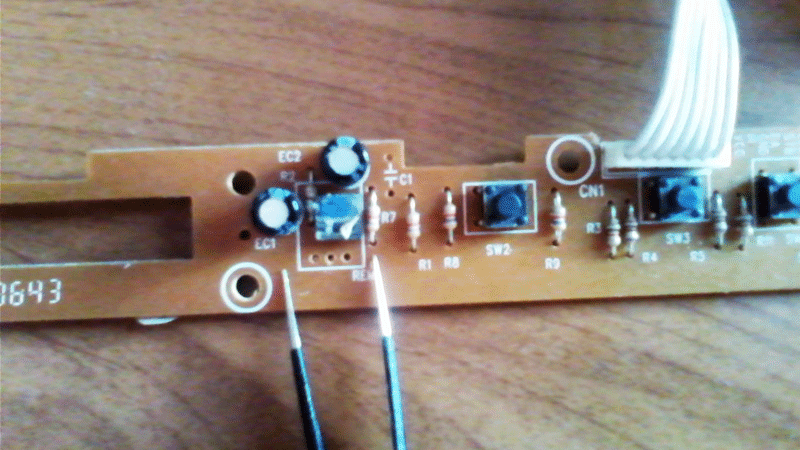

Вынимаем из неё плату управления и выпаиваем фотоприёмник. Разглядывать в лупу маркировку на фотоприёмнике не обязательно потому что практически все они идентичны врядли вы найдёте тот который не подойдёт.
(На фотке фотоприёмник уже выпаян, а находился он там где лежит пинцет)

С подбором конденсатора тоже заморачиваться не стоит потому что его назначение - служить фильтром от помех. Конденсатор тоже выпаиваем из платы-донора.
Распиновка фотодатчика и миниджека:

Остаётся только прозвонить шнур и припаять всё согласно схеме. Конденсатор припаиваем прямо к ножкам фотоприёмника.
У меня получилось вот так.


Остаётся только воткнуть девайс в соответствующее гнездо приставки а фотоприёмник поместить так чтобы к нему пробивались ИК лучи от пульта.

У меня всё заработало чего желаю и вам ! Времени на монтаж потрачено в разы меньше чем на написание этого поста.
Всем удачи и прямых рук!
